라운드 스레딩 인서트

설명

라운드 스레딩 인서트는 내부에 나사산이 있으며 볼트 또는 나사산 패스너를 수용할 수 있습니다. 일반적으로 스레드 인서트는 다른 재료로 만들 수 있고 크기가 다르며 구성이 다를 수 있습니다. 너무 얇거나 너무 부드러운 재료의 경우 나사형 패스너가 안정적이지 않을 수 있으므로 이러한 제품이 필요합니다. 장비를 분해 및 재조립해야 하거나 특수 연질 재료를 사용하는 경우 나사 인서트의 장점이 반영됩니다. 예를 들어 나사 볼트를 연질 플라스틱으로 고정하는 것은 어렵습니다. 이 경우 나사 인서트를 사용하면 더 큰 강도를 얻을 수 있습니다.

특징
용도에 따라 여러 유형의 원형 스레딩 인서트가 있습니다. 플라스틱 나사 인서트는 플라스틱 재료 및 초음파 용접기에 사용할 수 있습니다. 금속판, 샌드위치 패널 또는 벌집형 샌드위치 구조를 사용하는 경우 일반적으로 스레드 인서트를 설치하여 더 넓은 재료 영역에 전단, 인장 및 토크 하중을 분산시킵니다. 가구 제조업체는 일반적으로 안정성을 높이기 위해 미리 설치된 나사 삽입물이 있는 부품을 배송합니다.

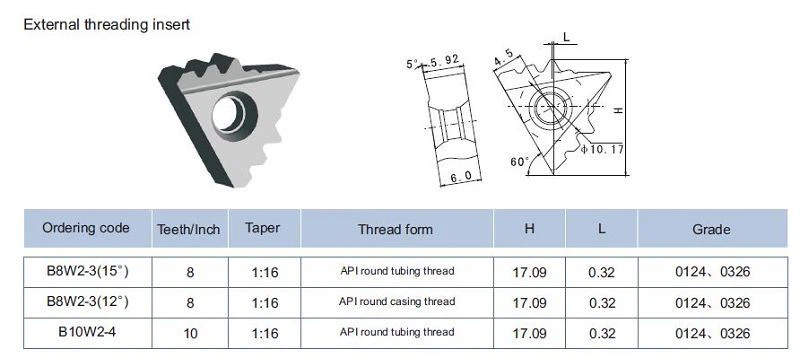

①－스레딩 머신 또는 회사 이름을 나타냅니다.

"SK"는 NC 스레딩 기계에 사용되는 인서트를 나타냅니다. "BP""BC"는 특정 NC 스레딩 기계에 사용되는 인서트를 나타냅니다. NC 스레딩 기계에 사용되지 않는 경우 코드를 표시하지 마십시오.

②－나사 종류 또는 나사 피치의 코드를 나타냅니다.

8P=1/8"(=3.175mm) 튜브 및 케이싱의 V형 원형 나사산(taper1:16).

10 P=1/10"(=2.540mm) 튜브의 V형 원형 나사산(taper1:16).

5B P=1/5"(=5.080mm) 케이싱의 버트레스 스레드(taper1:16).

5B + DP=1/5"(=5.080mm) 케이싱의 버트레스 스레드(taper1:12).

4Y1 P=1/4"(=6.350mm) V-0.038R 오일 드릴로드 커넥터 나사산(테이퍼1:6)

4Y2 P=1/4"(=6.350mm) V-0.038R 오일 드릴로드 커넥터의 나사(테이퍼1:4).

5Y3 P=1/5"(=5.080mm) V-0.040 오일 드릴로드 커넥터의 나사(테이퍼1:4).

4Y4 P=1/4"(=6.350mm) V-0.050 오일 드릴로드 커넥터의 나사(테이퍼1:4).

4Y5 P=1/4"(=6.350mm) V-0.050 오일 드릴로드 커넥터의 나사(테이퍼 1:6).

6Y6 P=1/6"(=4.233mm) V-0.050 오일 드릴로드 커넥터의 나사(테이퍼 1:8).

③－W－ 수나사 N－암나사.

④－문자 1.2.3.4는 가장자리의 수를 나타냅니다.

⑤－문자 1.2.3.8은 모서리당 잇수를 나타냅니다.

⑥－Ⅰ.Ⅱ는 치아의 종류를 나타냅니다. 유형이 하나만 있는 경우 코드를 표시하지 마십시오.
